オユ１０２５５７の製作・その１３

表面の状態を見るために軽くサーフェイサーを吹いてみました。

意外と綺麗です。
でもよく見ると裾部のヒケを補修した部分が若干凸凹している所が見受けられます。
もうちょっとならす必要がありそうですね。

別パーツの扉を取り付けるためにくり抜いた部分は、結構おかしな削れかたをしていて汚いです。
サフ吹きは様子見のために軽く行っただけなので、こちらの扉はうっすらと下地の真鍮色が見えていますね。

こちらもくり抜き部分が少々汚い・・・
まあどちらも下から見上げなければわからない部分なので、今回はこのまま進めてしまいますが（笑）
次回からは同様の工法では、ここをいかに綺麗に仕上げるかが課題の一つとなりますね。

ちなみに今回使用したサーフェイサーはタミヤさんの「ファインサーフェイサーＬ」という商品です。
プラにも金属にも使えるというスグレもので、今回の様なプラ生地に金属パーツが付いたものにはもってこいのサーフェイサーです。

[0回]

【2014/05/29 02:44 】

オユ１０２５５７の製作・その１２

郵袋室扉が完全に固着したので、盛り過ぎて固まっている瞬着部分をヤスリで均しました。
後に窓セルなどを貼り付けるので、余計な凸凹はないに限るワケです。

次に側板裾部分のプラ成型時の「ヒケ」を無くす作業です。
最初はあまり気にならなかったのですが、粉末状の細かい削りカスなどが付着してヒケが目立つことに気づきました（笑）

しかし、２～３年も工作を放置しておくとダメですね。
使っていたパテがチューブの中でほぼ完全に固まっていて、使い物になりませんでした。
仕方なく新たに仕入れたパテを使用してます（＾＾；

盛ったパテが完全に乾いてから削って平らにしました。
必要なモールドを削り落としてしまわない様にするのが不得意で（笑）、結構気を使いましたヨ。
見た目も汚いので、まだ完全ではないでしょうね。
サーフェイサーを吹いて様子を見る必要がありますが、今回はここまでです。

ただでさえ遅い工作ですが、平日は本当に何ほども進まないですねぇ（汗）

[1回]

【2014/05/22 12:24 】

オユ１０２５５７の製作・その１１

郵袋室扉が完全にくっつくまで（ゼリー状とは言え瞬着なのですぐなんですがね）、台車の加工に移ります。

ＧＭのＴＲ５０台車です。
荷物車・郵便車でも室内灯を組み込むと見栄えが良さそうなので、前作（すごい昔ですなぁ）のマニ３６の時にも苦労しながら組み込みました。
今回も当然組み込むわけですが、もともと室内灯の組み込みを前提としていないキットですので、集電方法やら何やら、全て独自に行う必要があります。
マニ３６の時にある程度は確立しましたので、今回もそれと同じ様な方法に準じたいと思います。

実はその後、ＫＡＴＯ製Ａｓｓｙパーツの客車用台車を何種類か購入しています。
最初から集電板がはめ込まれているので、集電対応ではないＧＭの台車に集電板を組み込むような苦労をしなくて済みます。
また車輪も黒色なので、見栄えもいいです。
（ただしＫＡＴＯのＡｓｓｙでも、もとの車輌が集電を必要としないものである場合は集電板など付いていませんので購入する際にはご注意を。カプラー長が違ったり、ジャンパ線表現のあるカプラーが付いていたりと、元の車輌によってバリエーションも違いますので、その点でも注意が必要です。）

今回もＫＡＴＯ製の集電仕様のＴＲ５０を使用すれば楽だったんですが、この工作を始めた当初に早々にＧＭの台車を購入した上、今回のキットに合わせて少し手を加えていましたので、それを無駄にするのはもったいない・・・ということで、そのまま使用することにしたわけです。

マニ３６の時にも書いたことですが、この集電板組み込み方法は車輪の転がり性能を著しく損なう可能性がありますので、組み込む際に細かな調整が必要になる場合があります。
また、まったく使い物にならなくなってしまう可能性もありますので、予めご了承ください（その際の責任は負いかねます）。

使用するのはＧＭの「集電板ＴＲ２００用４輌分セット」の台車集電板です。
今回の場合は「ＴＲ１８０用」や「ＴＲ１８５用」など、別のものでも使えるかもしれません。
これを写真の右のものの様に曲げ加工します。
台車２つに２コずつ使用しますので、都合４コ必要になります。

こちらは車輪を外したＴＲ５０の台車枠です。
ボルスタがはまる中心の穴の両脇にＴＯＭＩＸ製の集電スプリングが入る穴を開けます。
今回はΦ０．８ｍｍのドリルでふたつ程穴を開けて、キリ状のダイヤモンドヤスリで大きなひとつの穴になる様加工しました。
上の写真の左が０．８ｍｍの穴が開いた状態、右が穴あけ加工が完了した状態です。

おっと、言い忘れてましたが、カプラーは我が鉄道の標準仕様の「カトーカプラーＮ」に交換済みです。

穴あけが完了したら、曲げ加工済みの台車集電板・集電スプリング・車輪を台車枠に組み付けます。
この時点で車輪はＫＡＴＯ製の黒色車輪（中空軸）に交換しました。
この車輪もずっと品切れしていますので、今回使用する４コでウチの在庫もゼロになってしまいます。
まあこの件もあって、Ａｓｓｙの台車をまるごと購入した方がなにかと都合が良いわけですネ。

組み付け完了。
床板側にも集電板をなんとか設置する必要がありますが、それはまた後ほど・・・
スプリングに上からの（床板の集電板からの）テンションが加わる構造になってますので、その力が強すぎると集電板が車輪を上から圧迫して、転がり性能が低下します。
前作のマニ３６では何とかたいした調整もなく、うまく行ったのですが、今回は果たしてどうでしょうか・・・？

[0回]

【2014/05/19 12:27 】

オユ１０２５５７の製作・その１０

奇跡的に工作記事の続きです（笑）
イエロートレインさんの扉パーツ「旧型客車９００荷物扉Ｄ（品番：ＹＰ５４３）」を側板に合う様に加工しました。

上辺と底辺を短く詰めて側板にはめられるようにしました。
本当は糸鋸でカットする方が早いんですが、パーツを保持しておくのが難儀そうだったので、結局ダイヤモンドヤスリで延々と削って詰めました。

それと窓枠の中桟もデザインナイフで切り落として切り口をならしておきました。
きちんと確認できてはいませんが、ボディ側面腰部に通気口のあるオユ１０（車番１～１０、またはそれらの改番車）は郵袋室扉の窓枠には中桟がなかった様です。
両開き扉も同様ですが、今回製作中の２５５７号車（元は７号車→電暖搭載で２００７号車→北海道用改造および冷房化で２５５７号車となった）は両開き扉の窓枠は中桟がある姿の写真が残っています。
勝手な推測ですが、２５５７号車となるまでのどこかの段階で、両開き扉のみ中桟有りのものに交換されたのではないかと思っています。

その見た目のちぐはぐさを出したくて相当苦労した結果、結局どちらの扉もイエロートレインさんのパーツを使用することで解決させました（まだ完成してないですが）。

ゼリー状の瞬着で接着してクリップで固定中。
表側はプラ生地を傷めないように、マスキングテープで養生してあります。
それにしてもこちらの面は汚いですね(^^;

こちらも瞬着の乾燥待ちですが、クリップは付けてません。
表から見た状態です。
見えるかどうか判りませんが、扉には取っ手取り付け用の穴も開けてあります。

平日と今日一日でここまでしか進んでいません（笑）
相変わらず遅いですが、引き続きちまちまと進めて行こうかと思います。

[0回]

【2014/05/18 00:10 】

オユ１０２５５７の製作・その９

この工作記事の続きを書くの、どれだけぶりでしょう？
・・・ちらっと調べてみたら、１年と数ヶ月ぶりでした（汗）
まだ完成してないことがお恥ずかしい限りで・・・

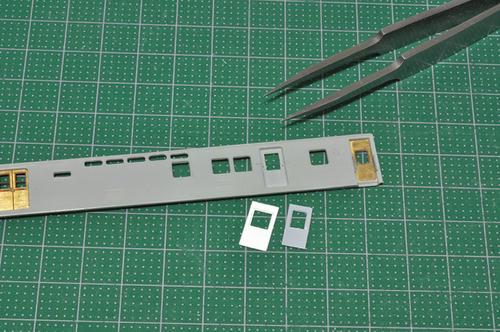

郵袋室の扉を、如何にして他の扉と同様な仕様にするか・・・で暗礁に乗り上げていたのですね。
結局二転三転して、上の写真の上方に写っているイエロートレインさんのパーツを使うことにしました。
ただし、そのままでは使えませんので、多少の加工が必要となります。
今日はそこまで作業が進んでいないので、その説明はまた後日に・・・

今日はとりあえず、側板の郵袋室扉を開口する作業だけ行いました。
写真で見るとあっと言う間ですね(^^;

実際は結構な時間を費やしているんですが・・・

この裏側はパーツをはめ込む都合上、パーツ貼り付け面をツライチにする作業で苦労しました。
写真も撮っていたのですが、かなり見た目が汚いので割愛いたします（笑）

久しぶりの工作再開記事はたったコレだけ（汗）
でも、今日の工作は晩ご飯の後に始めて、夜中の１時過ぎまでかかった作業なんですヨ。
相変わらずのカメですよねー（笑）

さて、次回は扉パーツの加工となります。
取り付けまで進められればいいのですが・・・

[1回]
