久しぶりの工作再開です(^^;

前回のマニ36と同時進行していたはずのオユ10 2557ですが、いつの間にか置いてけぼりになったばかりか、かなり長期にわたる放置状態でしたので、ここらで一旦仕切り直しをしてリスタートしたいと思います。

まぁ記事的に書き直し・・・と言うことですね。

そこでどこまで工作が進行していたのか、軽くおさらいしてみたいと思います(笑)

一応前回のマニ36と同じく、今回のオユ10も今後の工作を行う上でのテストケースといいますか、いわゆる自分的定番工法の確立のための工作・・・と言うつもりで進行させています。
なので、当初予定になかった工作・加工も実験的に行う可能性がありますのでご了承を・・・(当然失敗に終わる危険性も内包しています)。

さて、まずプロトタイプに選んだオユ10 2557ですが、これはGMのキット「オユ10冷房改造車」の各部形状から選んだものです。

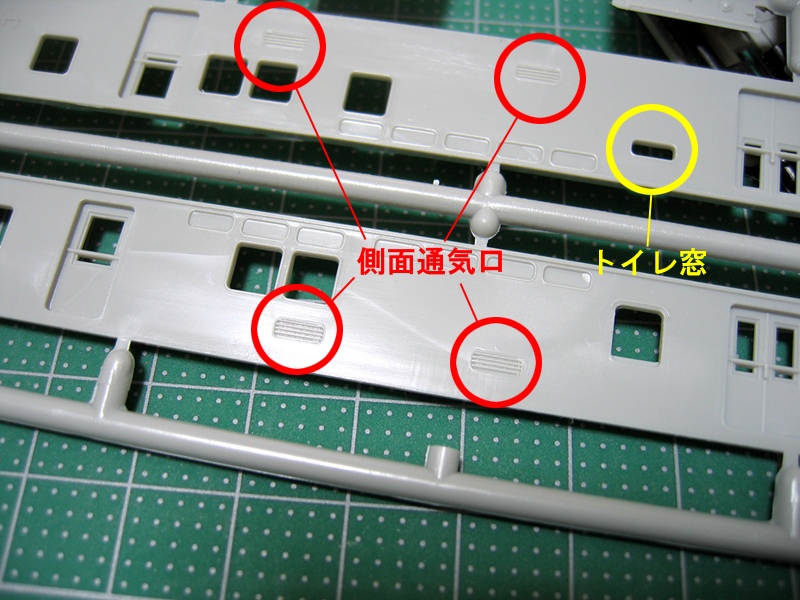

GMオユ10キットの特徴

このキットの特徴は上の写真の通り、トイレ窓の形状が側面上部の明かりとり窓と同様の細長いタイプで、尚かつ側面腰部に通気口が設けられているタイプです。

このふたつの特徴に合致し、冷房化改造工事を受けたものはオユ10 2556・2557・2570の3輌のみです。
ということで、この中から資料写真が手元にある2557をプロトタイプとしました。

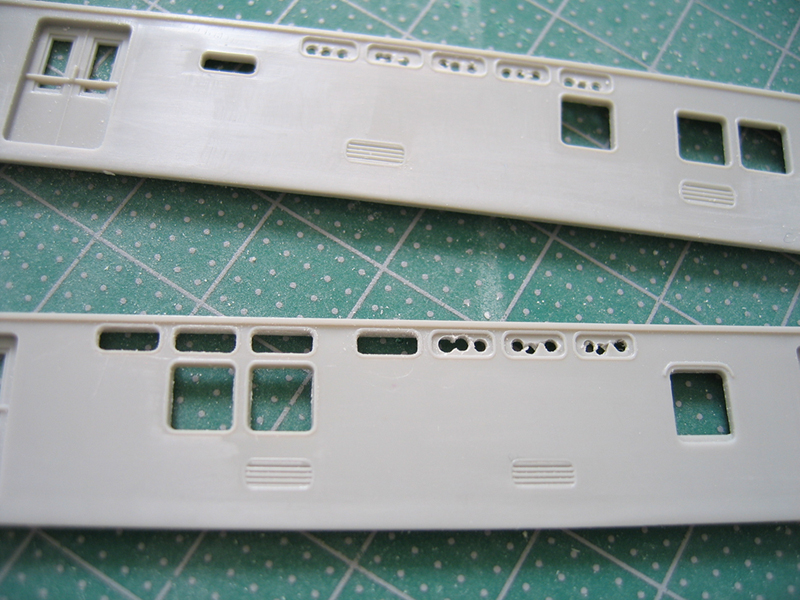

まず取りかかったのは、側面上部の明かりとり窓の開口作業でした。
やはりここはきちんと窓にしたかったので・・・

ドリルで大雑把に穴を開けてから、ダイヤモンドヤスリで削って仕上げました。

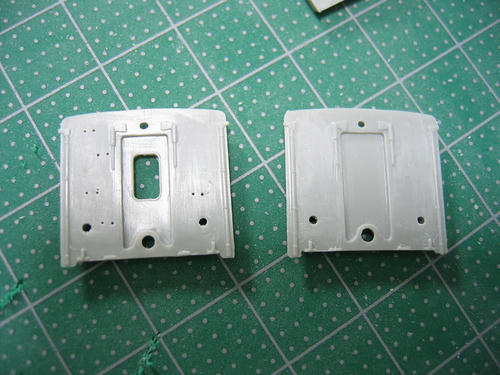

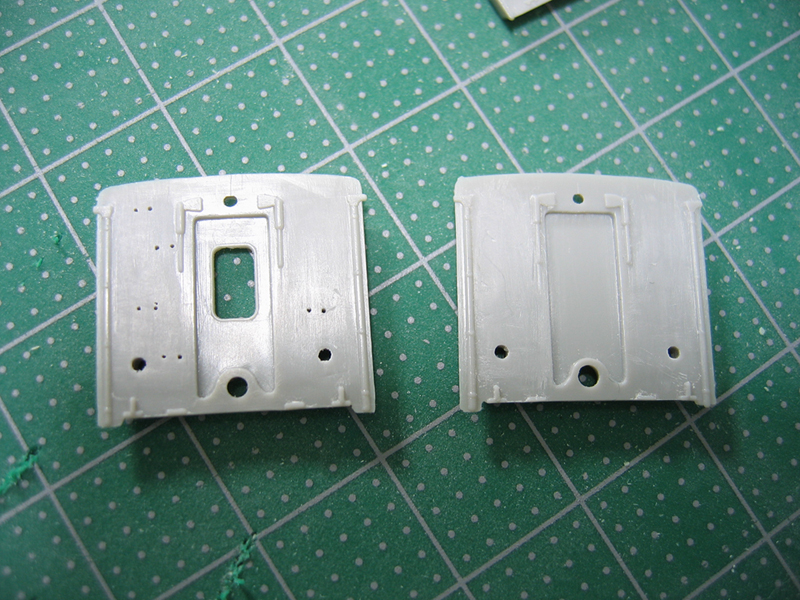

オユ10妻板・加工後

続いて妻面の手摺りのモールドを削り、別パーツ移植用の穴を開けました。
テールライトも別パーツ化しますので、中心を割り出して穴を開けてからモールドを削り取りました。

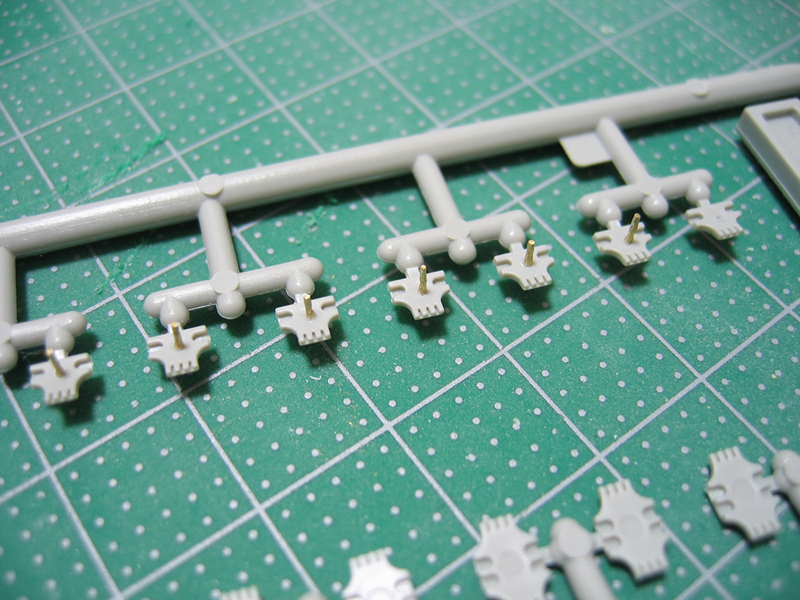

T型ベンチレーター

ベンチレーターには銀河のパーツを使用しますが、半ガラベンチレーターに関してはGMキットに付属のものを使用することにしました。
取り付け時の利便性を考えて真鍮線で足を付けました。

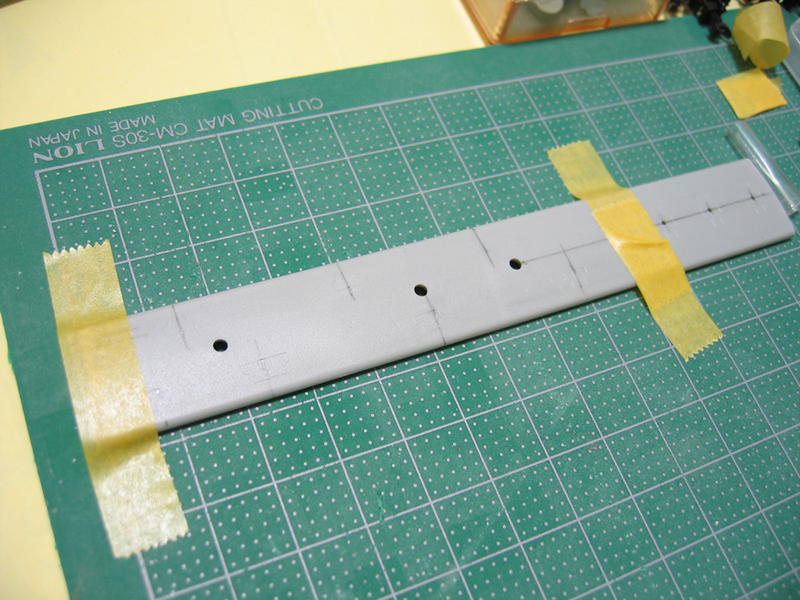

オユ10・屋根板のけがき

屋根上のけがきですが、キット指定の位置だと若干実車と異なるので、写真等を元に最大公約数的位置を独自に割り出してけがいています。
実寸通りにしても実車と異なってしまうので微妙なさじ加減・・・と言うか、まぁ自己満足の世界なんですが・・・。

荷物扉の窓枠が・・・

資料本のオユ10・2557の扉部分(その2)

キットの荷物扉(写真上・下の扉)と実車の荷物扉(写真下)です。
実車には中桟がありますが、キットにはありません。
そこでここは扉をくり抜いて別パーツ化する予定です。

同様に車掌室扉についても別パーツ化の予定です。
こちらはキットがHゴム窓なのに対し、実車はサッシ窓だったためです。

・・・と、このあたりで工作がストップしてしまっておりました。

ここからは新しく手を着けた部分です。

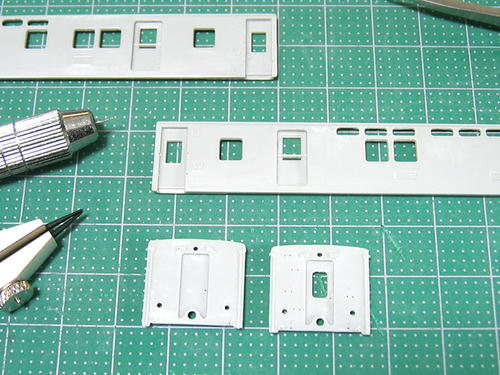

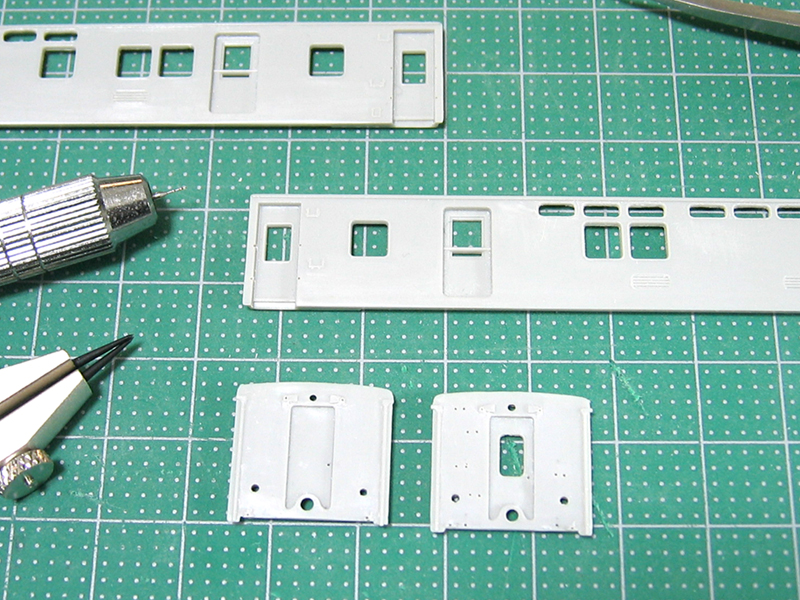

妻面と側面の穴あけ

何が変わったんだ?と言う感じですね(笑)

実際たいして進捗していません。
車掌室扉両脇に手摺り用の穴を開けて、妻面の各部モールドをさらに削り、やはり別パーツ用の穴を開けたくらいです。

扉の交換ぐらいまではやっておきたかったのですが、そこまでは手が着けられませんでした。

続きは次回です・・・。
